Kapalı Rüzgar Tüneli

Turbotek Özel tasarımı ve üretimi olan özel Kapalı Çevrim Rüzgar Tünelleri Aerodinamik Laboratuvarlarında, Havacılık ve Makine Mühendisliklerinin ilgili bölümlerinde verilecek eğitimlerde kullanılabilecek özel tip tünellerdir. Kapalı Çevrim Tüneller daha az yer kapladığından alan tasarrufu sağlar, küçük odalarda/ laboratuvarlarda kullanılabilir. Havayı kendi içinde çevirdiğinden dışarıya hava çıkışı olmaz, bulunduğu ortamda bir hava hareketi yaratmaz. Isınma sorunu yoktur. Akım kalitesi, güç sarfiyatı ve dış ortamdan etkilenmemesi açısından açık çevrimli tünellere göre çok avantajlıdır. Eğitim Rüzgar Tüneli olarak mobil ve kapalı çevrim olması bir ilktir.  Veri Toplama Sistemi, Model Pozisyonlama Sistemi, Kuvvet Ölçüm Sistemi, İç /dış Kuvvet Balansı, Ölçüm Cihazı Hareket Mekanizması, Rotor test Sistemi gibi sistemlere sahip tünelde; kuvvet ve balans ölçümü, dumanla görüntüleme yapılabilmektedir. İleri seviyede Aerodinamik eğitiminin verilebileceği tünel endüstriyel ölçümler için de kullanılabilmektedir.

Tünel Teknik Özellikleri:

Deney Odası Boyutları                     : 400x400x1000 mm

Maksimum Hız                                 : 65 m/sn

Genel Boyutlar                                 : 900x2150x6800 mm

Fan Özellikleri                                  : Ø800 mm eksenel fan, 15kw, 1500 rpm, Susturucu kaplama, Kompansatör, farklı mesnetleme

Daralma oranı                                  : 4 (3 Boyutlu daralma)

Ağırlık                                               : ~1300 kg

Türbülans                                         : %0,5 ; Türbülans değeri daha da geliştirilebilir.

                                                           Değiştirilebilir honeycomb ve 2 adet çelik ağ kullanılmaktadır.

Malzeme                                           : Test Odası 4 yan Şeffaf Pleksiglass, 2 yan sökülebilir,

                                                           Sac Profil Çerçeve, Aluminyum kompozit kaplama,

                                                           Daralma konisi Paslanmaz boyalı Sac

Kullanılabilir Sistemler                     : Kumanda Panosu ve veri toplama sistemi

                                                           Modeller; (akım görüntüleme, kuvvet ölçümü, basınç prizli)

                                                           Model pozisyonlama;   1,2 ya da 3 eksen

                                                           Kuvvet ölçüm sistemi;3 eksen dış ya da iç kuvvet balansı

                                                           Ölçüm cihazı hareket sistemi; 1 eksen ya da 2 eksen

                                                           Dumanla görüntüleme, Rotor test sistemi


Eğitim Amaçlı Rüzgar Tünelleri Katalogu (pdf)

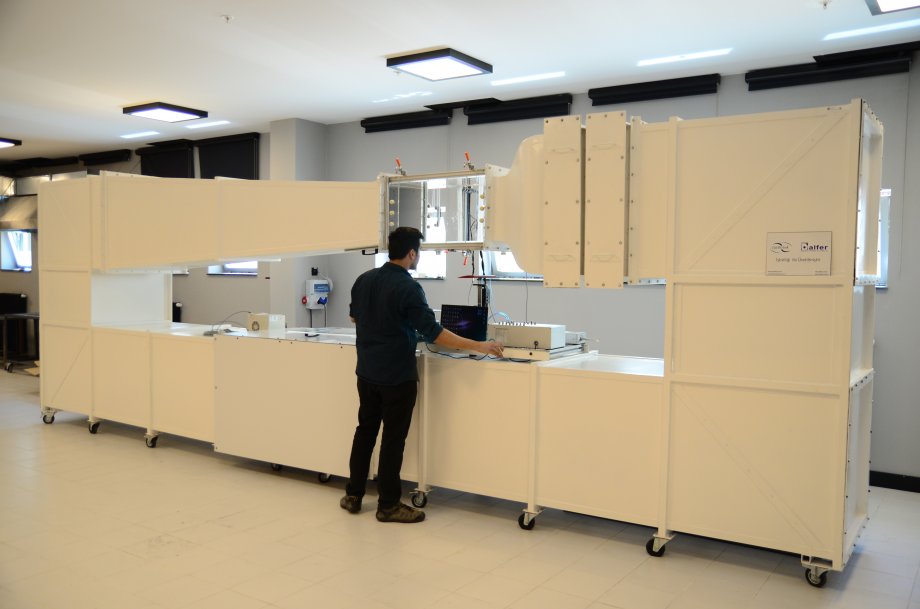

Kapalı Rüzgar Tüneli

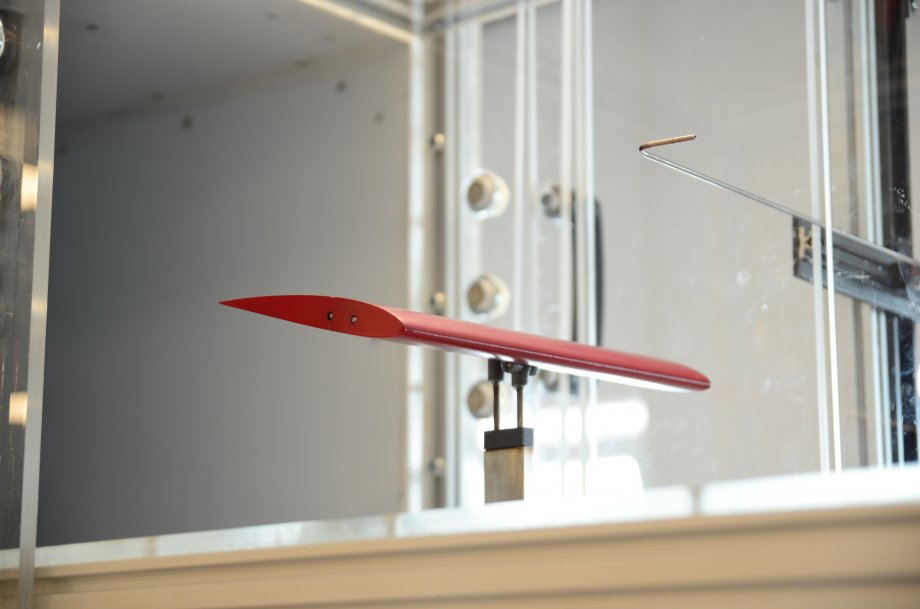

Kapalı Rüzgar Tüneli

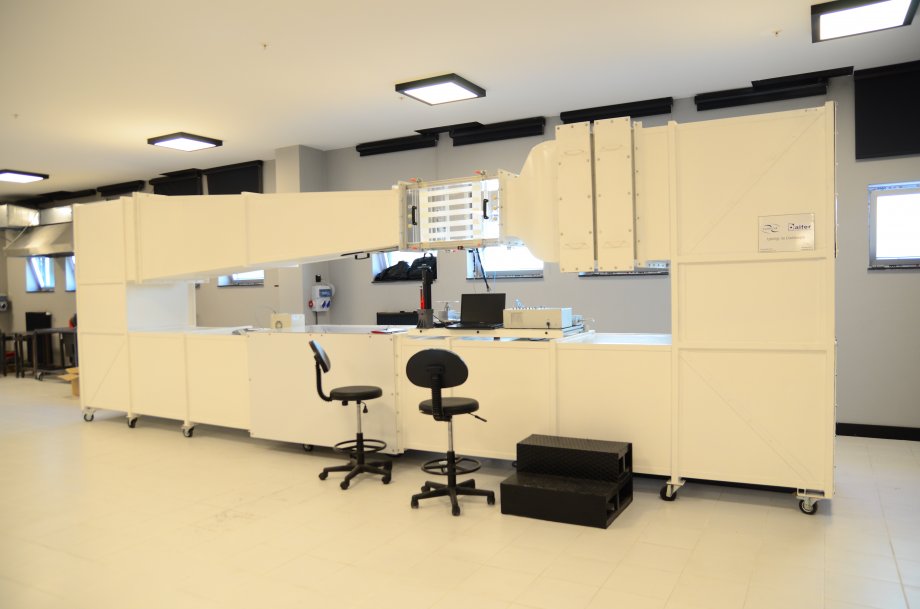

Kapalı Rüzgar Tüneli
