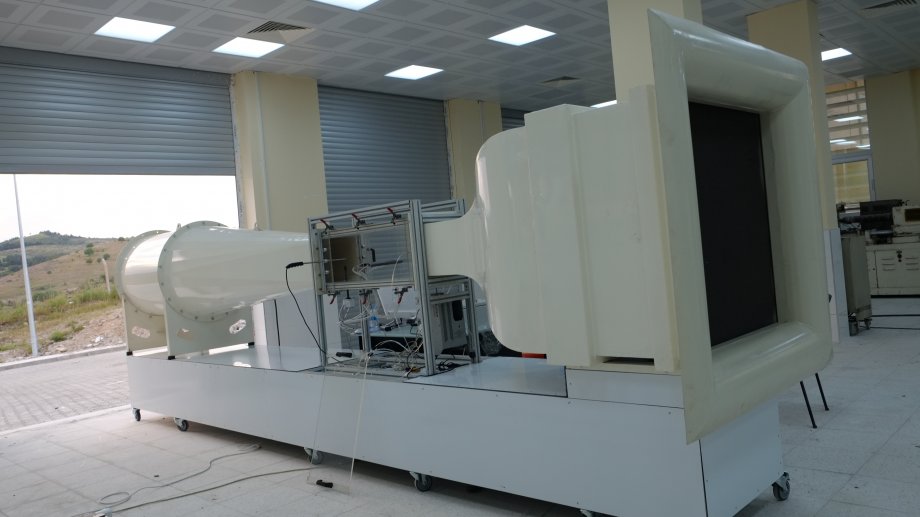

Eğitim Amaçlı Rüzgar Tüneli V.2

Açık Döngülü Versiyon 2 ürünü, Açık Döngülü V.1 Rüzgar Tünelinin daha geliştirilmiş bir modelidir. Bu tünelde de Veri Toplama Sistemi, Model Pozisyonlama Sistemi, Kuvvet Ölçüm Sistemi, İç /dış Kuvvet Balansı, Ölçüm Cihazı Hareket Mekanizması, Rotor test Sistemleri kullanılabilmektedir. Aynı zamanda, V.1 modeline göre daha yüksek performans ve hız değerlerinde çalışmaktadır. Bu özellikleri ile akademik amaçlı kullanıma da daha uygundur.

Tünel Teknik Özellikleri:

Deney Odası Boyutları                  : 300x300x1000 mm

Maksimum Hız                              : 60 m/sn

Genel Boyutlar                              : 1500x2000x6500 mm

Fan Özellikleri                               : Ø600 mm eksenel fan, 15kw, 3000 rpm, Susturucu, Kompansatör

Daralma oranı                               : 11,1 (3 Boyutlu daralma)

Ağırlık                                           : ~650 kg

Türbülans                                      : %0,5 ; Türbülans değeri daha da geliştirilebilir.

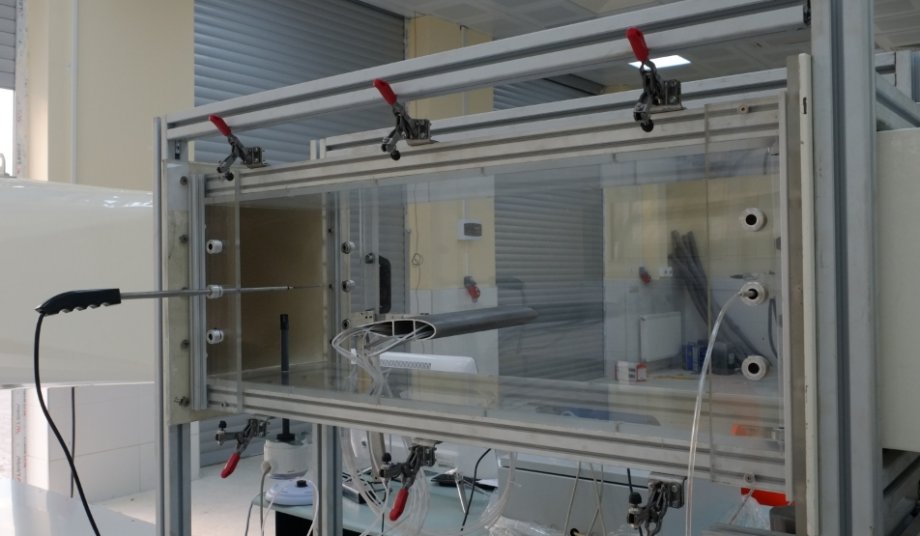

Malzeme                                        : Test Odası 4 yan Şeffaf Pleksiglass, 2 yan sökülebilir

                                                       Değiştirilebilir honeycomb ve 2 adet çelik ağ kullanılmaktadır.

                                                       Aliminyum Sigma profil Sehpa

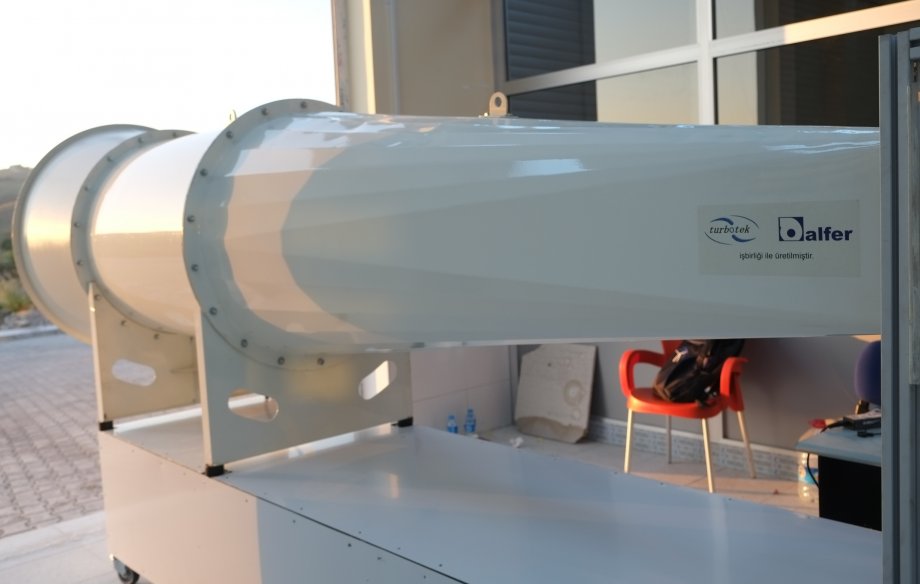

                                                       Daralma konisi ve difüzör Paslanmaz boyalı Saç

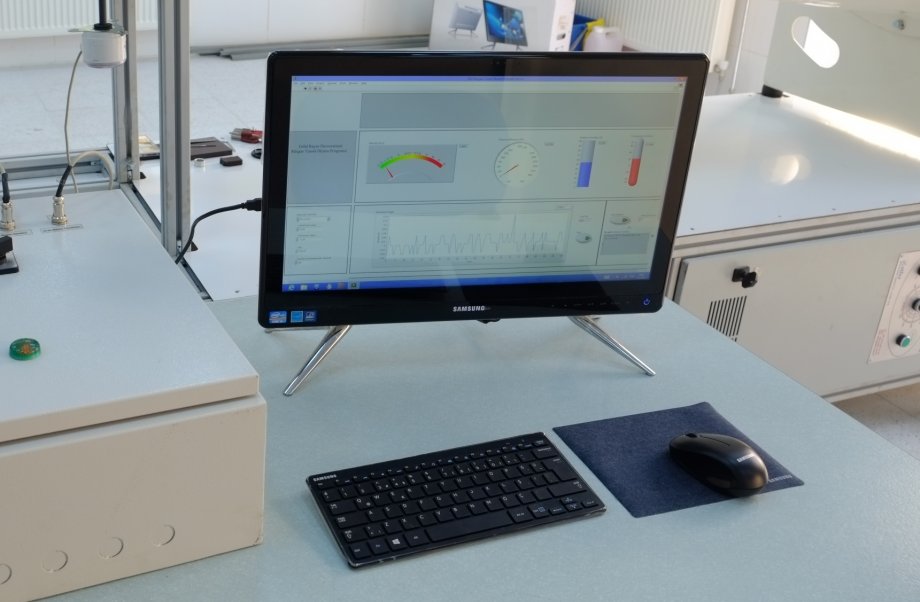

Kullanılabilir Sistemler                 : Kumanda Panosu ve veri toplama sistemi

                                                       Modeller; (akım görüntüleme, kuvvet ölçümü, basınç prizli)

                                                       Model pozisyonlama;     tek yada 2 eksen

                                                       Kuvvet ölçüm sistemi;3 eksen dış yada iç kuvvet balansı

                                                       Ölçüm cihazı hareket sistemi; 1 eksen ya da 2 eksen

                                                         Dumanla görüntüleme,  Rotor test sistemi
