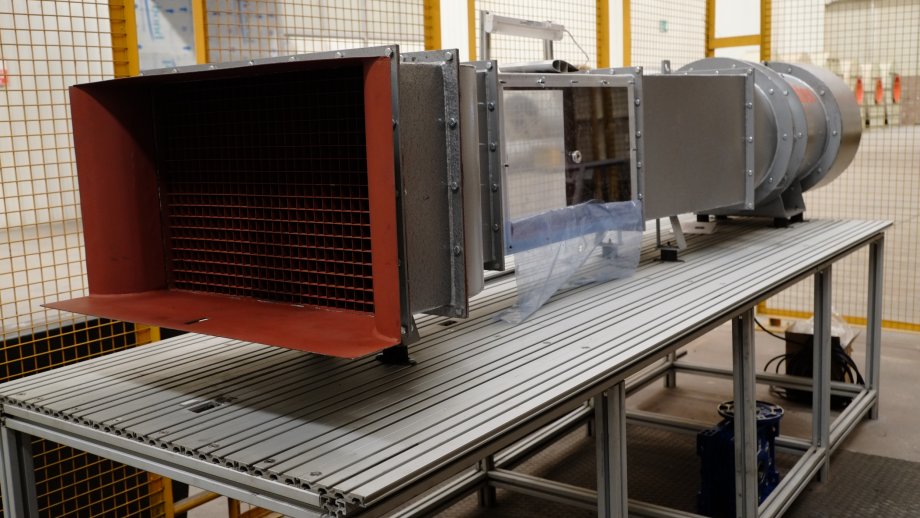

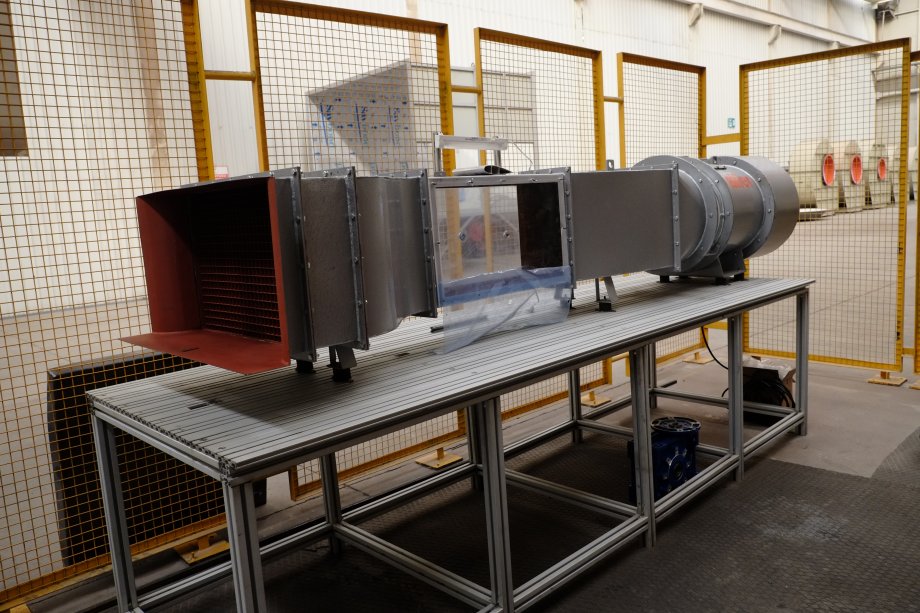

Akım Görüntüleme Tüneli

Aerodinamik eğitiminde başlangıç seviyesinde temel eğitimlerin verilebileceği, 2 Boyutlu Modeller üzerinde Kuvvet Ölçümü, Dumanla Görüntüleme yapılabilen tünel, akım görüntüleme için ideal bir yapıdadır. Bunun yanında 2 boyutlu modellerin testi içinde çok uygun ve pratiktir. Taşınabilir ve kompakt yapısı sayesinde farklı ölçülerdeki laboratuvar alanlarına kolayca yerleştirilebilir.

Tünel Teknik Özellikleri:

Deney Odası Boyutları    : 200x400x1000 mm

Maksimum Hız                : 12 m/sn

Genel Boyutlar                : 960x1400x3350 mm

Fan Özellikleri                 : Ø450 mm eksenel fan, 3kw, 1000 rpm, Susturucu, Kompansatör

Daralma oranı                 : 3 (2 Boyutlu daralma)

Ağırlık                              : ~150 kg

Malzeme                          : Test Odası 2 yan kapak Şeffaf Pleksiglass, Alüminyum Sigma profil Sehpa,   Daralma konisi ve Difüzör Paslanmaz boyalı Sac,

Kullanılabilir Sistemler    : Dumanla görüntüleme, 2D modeller; akım görüntüleme, kuvvet ölçümü, basınç prizli,

                                            Model pozisyonlama; tek eksen hücüm açısı

                                            Kuvvet ölçüm sistemi;3 eksen dış kuvvet balansı

                                            Kumanda Panosu ve veri toplama sistemi
